優量插入式蒸汽流量計
特點:
　 1、適用DN300以上的管道
　 2、獨特的壁掛表設計，安裝簡易

孔板流量計：

優量孔板流量計、V錐流量計
（具有國家認可的V椎流量計孔板流量計制造資質，中國具有影響力的孔板流量計V椎流量計廠家之一）
計量器具生產許可證:

蘇制02000305號　

產品特點

1、安裝要求低：前0-3D直管段、后0-1D直管段，
2、量程比寬：通常為10∶1，選擇合適的參數最高可做到50∶1
3、壓損小：同樣的β值，壓損是孔板1/3～1/5
4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損
5、不堵塞、不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留
6、長期穩定性好：β值可長期不變，并保證長期精確測量
7、精度高：±0.5%
8、重復性好：優于0.1%
9、信號穩定："信號波動"是孔板的1/10
10、 β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍
11、管徑范圍寬：管徑尺寸從15mm到2000mm
12、可測高溫、高壓介質：工作溫度最高850℃,最大壓力40MPa。
13、可測臟污介質（焦爐煤氣、高爐煤氣、原料油、渣油等）
14、可測氣液兩相介質（濕氣、冷凝水等）

V椎流量計測量原理
V錐流量計是由V錐傳感器和差壓變送器組合而成的一種差壓式流量計，可精確測量寬雷諾數范圍內各種介質的流量。
　　其測量理論是：由于實際流體都具有粘性，不是理想流體，當其在管道中流動時，在充分發展管內流動的前提下，具有層流和紊流兩種流動狀態。根據連續流動的流體能量守恒原理和伯努力方程：對于以層流狀態流動的流體，其流速分布是以管道中心線為對稱的一個拋物面，流體通過一定管道的壓力降與流量成正比；對于紊流狀態流動的流體，其流速分布是以管道中心線為對稱的一個指數曲面，流體通過一定管道的壓力降與流量的平方成正比。

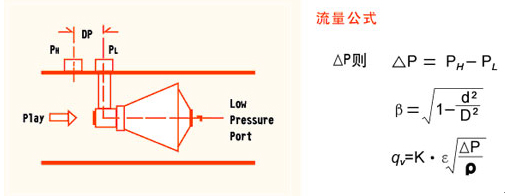

　　V錐傳感器是在測量管中安裝與管道中心線同軸的V錐體。該傳感器的測量管和V錐體是經過設計、精密加工的。流體在測量管內流經V錐體時，在V錐體前重新形成流態局部收縮，流速增大，靜壓下降，在V錐體前后產生壓差△P。在上游管壁（流體收縮前）處測得高壓（靜壓）PH，在V錐體朝下游端面的中心軸處開取壓口取得低壓PL（靜壓），如下圖所示:

其中：β——等效直徑比
      ρ——流體工況條件下的密度
      D——管道內徑
      K——K系數(與節流件形式(流束收縮系數)、直徑比、取壓方式、雷諾數及管道粗糙度等有關系）
      d——V錐節流元件的最大橫截面處的直徑　　
      ε——氣體膨脹系數(對于不可壓縮液體，ε=1)　
      qv——體積流量

適用介質
1.氣體
煤氣：焦爐煤氣、高爐煤氣、城市煤氣
天然氣：包括含濕量５％以上的天然氣
各種碳氫化合物氣體：烷烴類，烯烴類等氣體
各種氣體制造：氫、氦、氬、氧、氮氣等
腐蝕性氣體：濕的氯化物氣體等
空氣：包括含水，含塵埃的空氣、壓縮空氣等
煙道氣：各種鍋爐、加熱爐排放的煙道氣
２.蒸汽
飽和蒸汽、過熱蒸汽
３.液體
油類：原油、燃料油、含水乳化油、柴油等
水：原水、飲用水、生產水、污水等
各種水溶液：酸、堿、鹽水溶液等
有機物化學品：甲醇、乙二醇、二甲苯等
4.特殊液體
油＋HC氣＋沙
加氣的水：H2O+N2+空氣；H2O+CO2等

產品類型
連接方式：法蘭（平焊和對焊）
口徑：15mm－2000mm
取壓方式：承插焊,法蘭,螺紋
壓力：0－40MPa
溫度：-40－850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼（詳見選型表）
應用：液體,氣體,蒸汽
適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。

選型需要的工藝參數
1. 流體名稱
2. 管道內外徑(mm)
3. 選用V錐流量傳感器的型式
4. 刻度流量單位(kg/h，t/h，m3/h，Nm3/h)
5. 常用流量、最小流量、最大流量
　　　　a. 在工作狀態下
　　　　b. 在標準狀態下（介質為氣體時應該說明流量的標準狀態）
6. 工作壓力(MPa)
7. 流體溫度(℃)：最高、最低、常用的溫度
8. 流體密度(kg/m3)
　　　　a. 在工作狀態下
　　　　b. 在標準狀態下（介質為氣體時應該說明密度值的狀態）
9. 流體粘度(Pa·s)
10. 相對濕度
11. 氣體成分：容積百分比(用于二種以上的混合氣體)
12. 傳感器的安裝方式
　　　　a. 水平
　　　　b. 自下而上
13. 管道法蘭
　　　　a. 按法蘭標準規范,代號為提供法蘭標準及型號
　　　　b. 乙方設計提供法蘭圖紙

備注：
·測量水和水蒸汽須提供(1)、(2)、(4)、(5)、(6)、(7)、(12)
·測量一般氣體須提供(1)～(13)
·測量一般溶液及油類須提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)
·各項數據必須填寫工藝設計的一個具體數值，請勿填寫由大約多少的某一段范圍。

注意！
　　由于V錐流量計的選型需要專業計算，所以請根據以上要求向我們提供詳細的技術數據，我們將向您提供最優的解決方案。

孔板流量計：

孔板流量計概述
一體化節流式流量計和差壓變送器做成一體。差壓變送器與流量顯示設備通過模擬信號（4~20mA）或數字信號（HART協議）的通訊，構成流量測量系統。本系統采用數字

通訊方式（HART協議）流量測量范圍可達10:1或更寬。一體化節流式流量計繼承了節流式介質適應好（液體、氣體、蒸汽通用），無運動部件，無需實際標定（可采用幾何測量方法進行干校驗）、耐高溫高壓、耐沖擊不易變形等優點。同時本系統設計了防凍式隔離器，儀表部需保溫、伴熱及冷凝器，使結構更為合理，便于安裝，大大減少了維護量。
一體化節流式流量計可采用多種節流件。本公司優選的節流件為符合ISO 5167-1和GB/T 2624-93的ISA1932噴嘴（以下簡稱噴嘴）。其主要特點及功能如下：
噴嘴節流件阻力損失小（在同樣流量和相同β值情況為孔板的60%左右）
噴嘴與孔板相比沒有孔口鈍化的問題，并且耐沖擊不易變形
噴嘴節流件的檢定周期長（4年）
定值（孔徑定值）節流件互相性好，降低了節流件造價
由于采用防凍式隔離器大大縮短了引壓管長度，故障率低，動態特性好
配置普通差壓變送器和普通流量顯示設備的一體化節流式流量計在流量或管道工況發生變化時，在不更換節流件的情況下，采用《LG-94-01版節流裝置設計計算機管理軟件》重新計算出流出系數C、可膨脹系數ε、滿度差壓值（或滿度流量值），重新修改流量顯示設備的設置和調整差壓變送器量程
配置智能型差壓變送器的一體化節流式流量計，可實現寬量程檢測。流量測量可達10:1或更寬。

系統構成

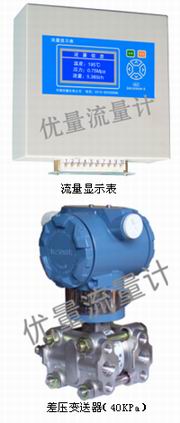

DN300mm孔板(測煤氣、6000m3/h)	差壓變送器(1KPa)
